ビームダンパー

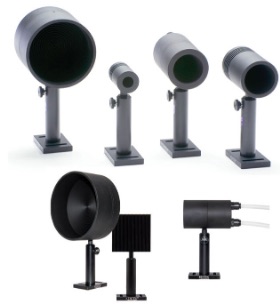

ビームダンパー(TRAP-IT™ Laser Beam Dumps)


ビームダンパーは高出力のレーザー光を安全に一時遮蔽するための器具で、ビームトラップ、ビームディフューザー、ビームポケットとも呼ばれています。
装置の終端部に設置したり、調整などでレーザー光と作業者が交錯するような作業の際にビームダンパーを使用することにより安全に作業が行えるようになります。
KENTEK社のTRAP-IT™は独自の設計により安全性が高く幅広いレーザーアプリケーションに対応しています。
レーザーの出力に応じて通常の空冷タイプと高出力用の水冷タイプがあり、開口部の直径は19.05mmから最大152.4mmまで(0.75~6インチ)ございます。ビーム径や仕様状況などに応じてラインナップからお選び下さい。

レーザーウインドウブロック

特 徴


  • 幅広い適合波長域
  • パルス、CWレーザーに対応
  • 平均出力50Wまでの空冷タイプと1000Wまでの水冷タイプ
  • 大口径(開口直径152.4mm)モデルは産業用の大きなビームサイズもカバー
  • 受光部は反射率を抑えた艶消し黒アルマイト処理
  • 光学定盤に取付出来て高さ調整可能なスタンド(スタンド付きタイプのみ)
  • ファイバー用のコネクタやディテクターを取付可能(オプション)
  • クリーンルーム対応
  • ビームダンパーからの反射光を最小限に抑制する特殊なデザイン

用 途


  • 装置のレーザー光終端部
  • 調整時のレーザー光遮断
  • 実験や検証の際のレーザー光の終端部など

仕 様


  • 適合波長:190 ~ 10,600nm
  • 空冷タイプ:最大平均出力50W
  • 水冷タイプ:最大平均出力1000W
  • 損傷閾値:150 W/cm2(連続波、パルスとも)
  • 本体:アルミニウム製(黒アルマイト)
  • REACH準拠
  • RoHS準拠
  • アメリカ製

製品 / 価格リスト


品 番 タイプ 開口寸法 重 量 適合波長域 冷 却 最大平均出力 損傷閾値 価格(税込)
ABD-075 ABD-075 0.75インチ/空冷タイプ
スタンド付
0.75インチ
(19.05mm)
445g 190-10,600nm 空冷 50W 150W/cm2 ¥25,000-
(税込¥27,500-)
カートボタン
ABD-075NP ABD-075NP 0.75インチ/空冷タイプ
スタンド無
154g 190-10,600nm 空冷 50W 150W/cm2 ¥22,000-
(税込¥24,200-)
カートボタン
ABD-1 ABD-1 1インチ/空冷タイプ
スタンド付
1インチ
(25.4mm)
426g 190-10,600nm 空冷 50W 150W/cm2 ¥25,000-
(税込¥27,500-)
ABD-1NP ABD-1NP 1インチ/空冷タイプ
スタンド無
154g 190-10,600nm 空冷 50W 150W/cm2 ¥22,000-
(税込¥24,200-)
ABD-2 ABD-2 2インチ/空冷タイプ
スタンド付
2インチ
(50.8mm)
862g 190-10,600nm 空冷 50W 150W/cm2 ¥36,000-
(税込¥39,600-)
カートボタン
ABD-2NP ABD-2NP 2インチ/空冷タイプ
スタンド無
567g 190-10,600nm 空冷 50W 150W/cm2 ¥33,000-
(税込¥36,300-)
カートボタン
ABD-2C ABD-2C 2インチ/水冷タイプ
スタンド付
2インチ
(50.8mm)
1,102g 190-10,600nm 水冷 1,000W 150W/cm2 ¥56,000-
(税込¥61,600-)
カートボタン
ABD-2CNP ABD-2CNP 2インチ/水冷タイフ
スタンド無
803g 190-10,600nm 水冷 1,000W 150W/cm2 ¥53,000-
(税込¥58,300-)
カートボタン
ABD-4C ABD-4C 4インチ/水冷タイプ
スタンド付
4インチ
(101.6mm)
1,470g 190-10,600nm 水冷 1,000W 150W/cm2 ¥79,000-
(税込¥86,900-)
カートボタン
ABD-4CNP ABD-4CNP 4インチ/水冷タイプ
スタンド無
1,180g 190-10,600nm 水冷 1,000W 150W/cm2 ¥76,000-
(税込¥83,600-)
カートボタン
ABD-6C ABD-6C 6インチ/水冷タイプ
スタンド付
6インチ
(152.4mm)
2,150g 190-10,600nm 水冷 1,000W 150W/cm2 ¥92,000-
(税込¥101,200-)
ABD-6CNP ABD-6CNP 6インチ/水冷タイプ
スタンド無
1,860g 190-10,600nm 水冷 1,000W 150W/cm2 ¥89,000-
(税込¥97,900-)

カートボタンボタンより、弊社WEBショップ「ラボマイスター」にておもとめいただけます。


オプション / 価格リスト


光ファイバー用のコネクションやマウントを使用することでファイバー端からの照射も安全に遮光することが可能。
また専用アライメントリングを取り付けることでディテクターの機能を追加できます。


オプションパーツ1


光ファイバーコネクター

オプションパーツ2

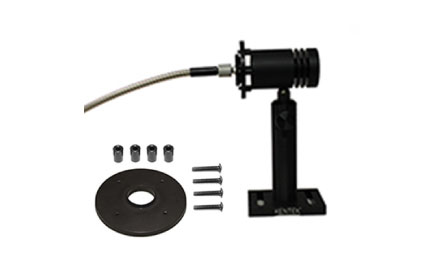

ビームダンパー用ファイバーマウント

オプションパーツ3

View-It®アライメントリング
4インチ用、2インチ用、0.75インチ用

CW レーザー :50W以上の出力で使用される場合は、水冷タイプをご使用ください。
パルスレーザー : パルスエネルギーと繰り返し周波数から平均出力を求めてください。
  式)パルスエネルギー(J)×繰り返し周波数(Hz)=平均出力(W)
  例)パルスエネルギー=2J/パルス、繰り返し周波数=100Hz、平均出力=200W
Q スイッチレーザー: 長時間レーザー光を照射し続けると表面の反射抑制コーティングはダメージを受け剥がれる場合が、ありますが、 その場合でもレーザー光が外部に反射しないように設計されていますので安心して使用していただけます。

―ご注意―

  • 空冷式、水冷式に関わらず、エキシマレーザー、CO2 レーザーに関しては、エネルギー密度100W/cm2 未満でご使用下さい
  • 必要に応じて、ビームエキスパンダーなどで入射光のエネルギー密度を調整してご使用下さい
  • 本製品をご使用いただく際は、お使いのレーザーに適合したレーザー保護メガネを必ず着用して下さい
