レーザー遮光ウインドウ(レーザー保護ウインドウ)

レーザー遮光ウィンドウ(レーザー保護ウインドウ)はレーザー加工装置を設置している部屋から外部にレーザー光が漏れないように窓ガラスの置き換え用として使用したり、作業環境のパーテーションや加工装置の窓材等に使用できます。
KENTEKのレーザー遮光ウインドウは耐久性があり、優れた光学特性を備えています。 日本でもお客様のご要望にお応えしラインナップを大幅に拡げ、波長やご使用目的に応じた24種類のラインナップから最適なものをお選びいただけます。
また、新価格でこれまで以上にお求めやすくなりました。

※万が一のアクシデントから目を保護するため、レーザー使用環境下では必ずレーザーに合った保護メガネを着用してください。

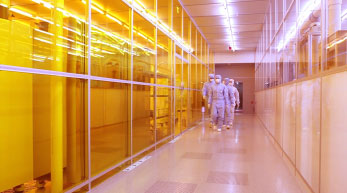

レーザー遮光ウィンドウ

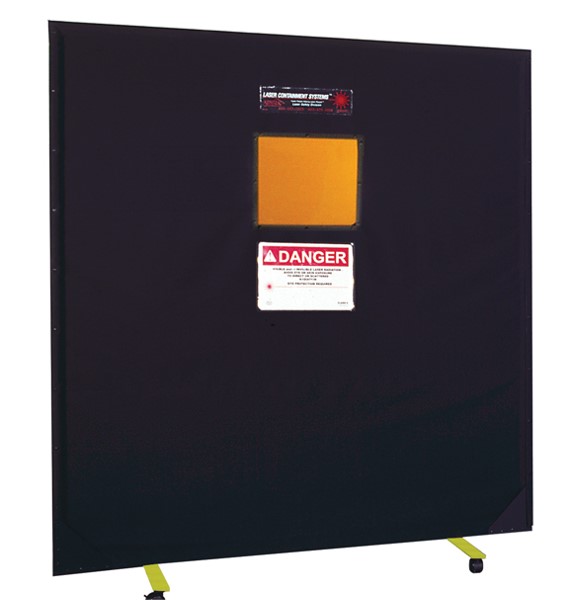

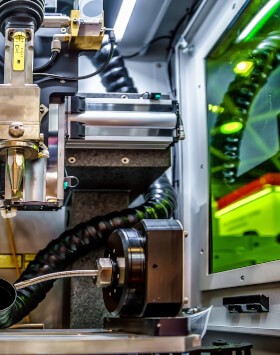

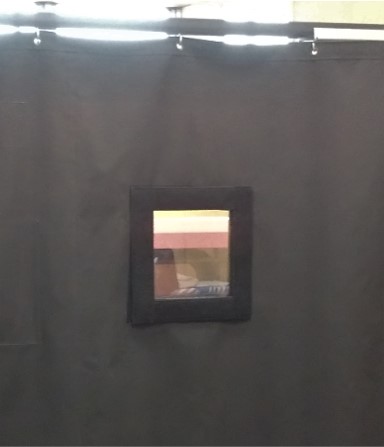

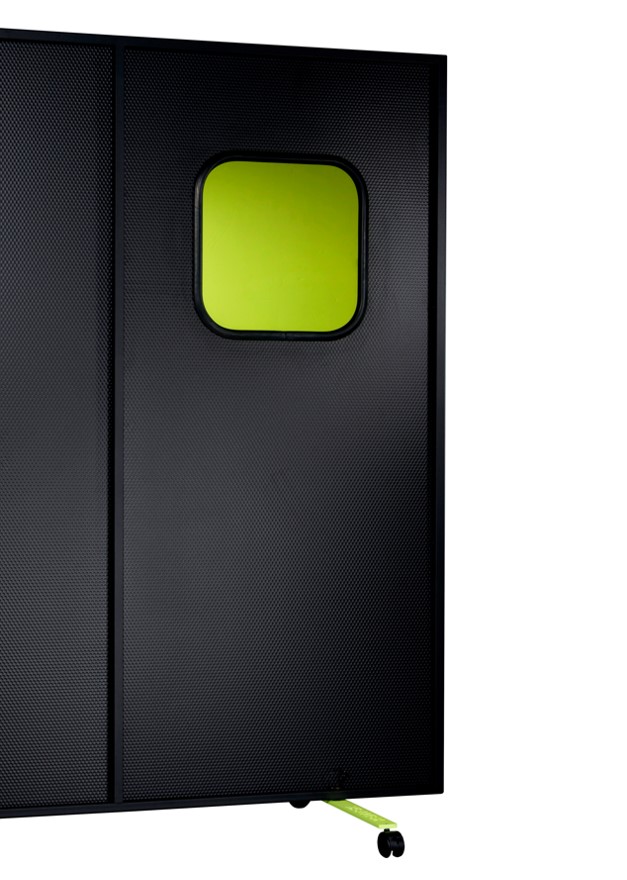

レーザー遮光ウィンドウ例1
レーザー遮光ウィンドウ例2
レーザー遮光ウィンドウ例3
レーザー遮光ウィンドウ例4

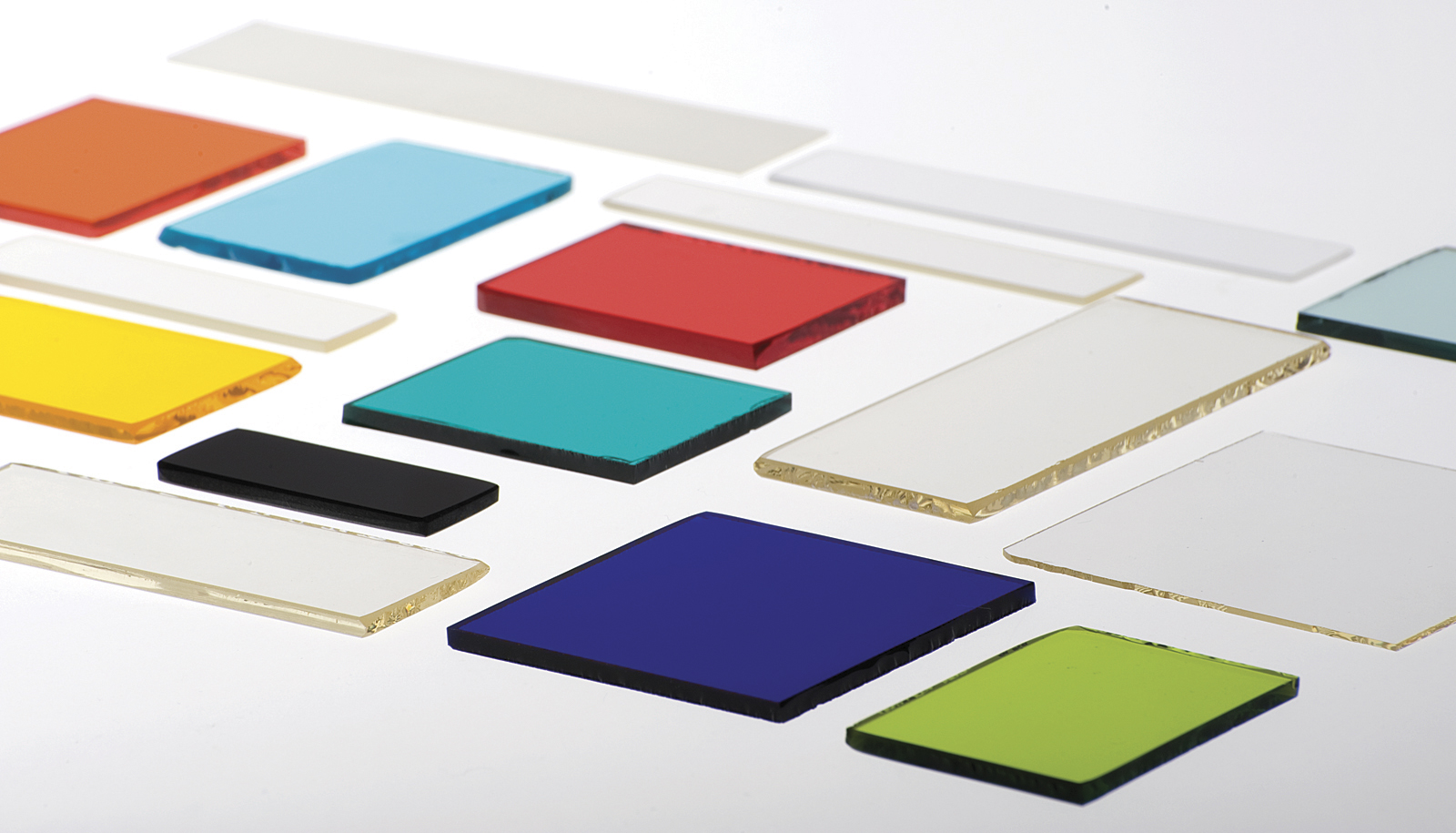

フィルター

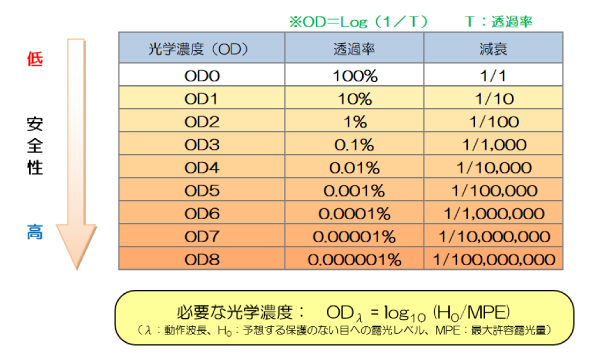

▶ OD値(Optical Density:光学濃度)

  下図のようにOD値が大きくなるほど、指定された波長の透過率が低くなり安全性が高くなります。

レーザーOD値一覧 レーザー遮光ウィンドウ例5

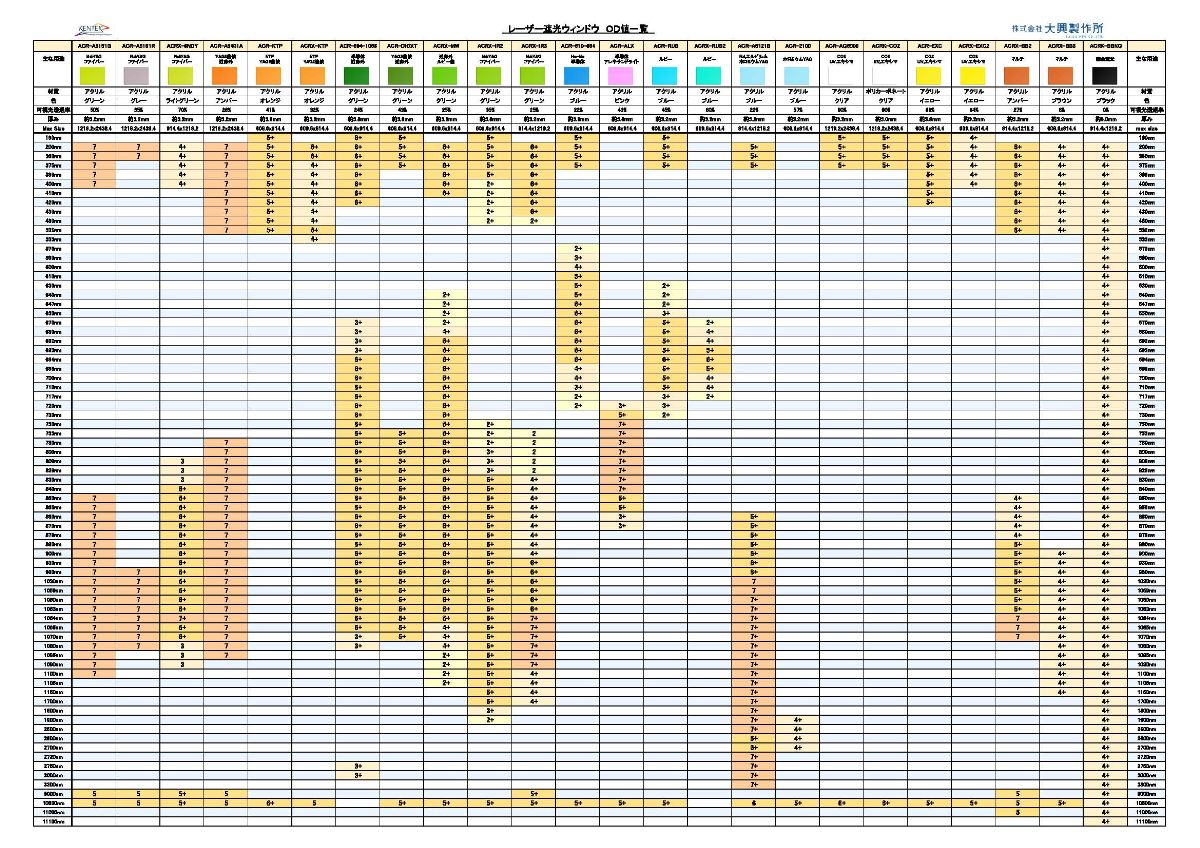

▶ 各種 レーザー遮光ウィンドウ OD値一覧


  ➔レーザー遮光ウィンドウ OD値一覧(PDF版はこちら)
   ※印刷はA3サイズで見やすくご利用いただけます



  ※下記表をクリックいただくと、PDF版にて拡大してご覧いただけます。

レーザー保護ウィンドウ波長一覧

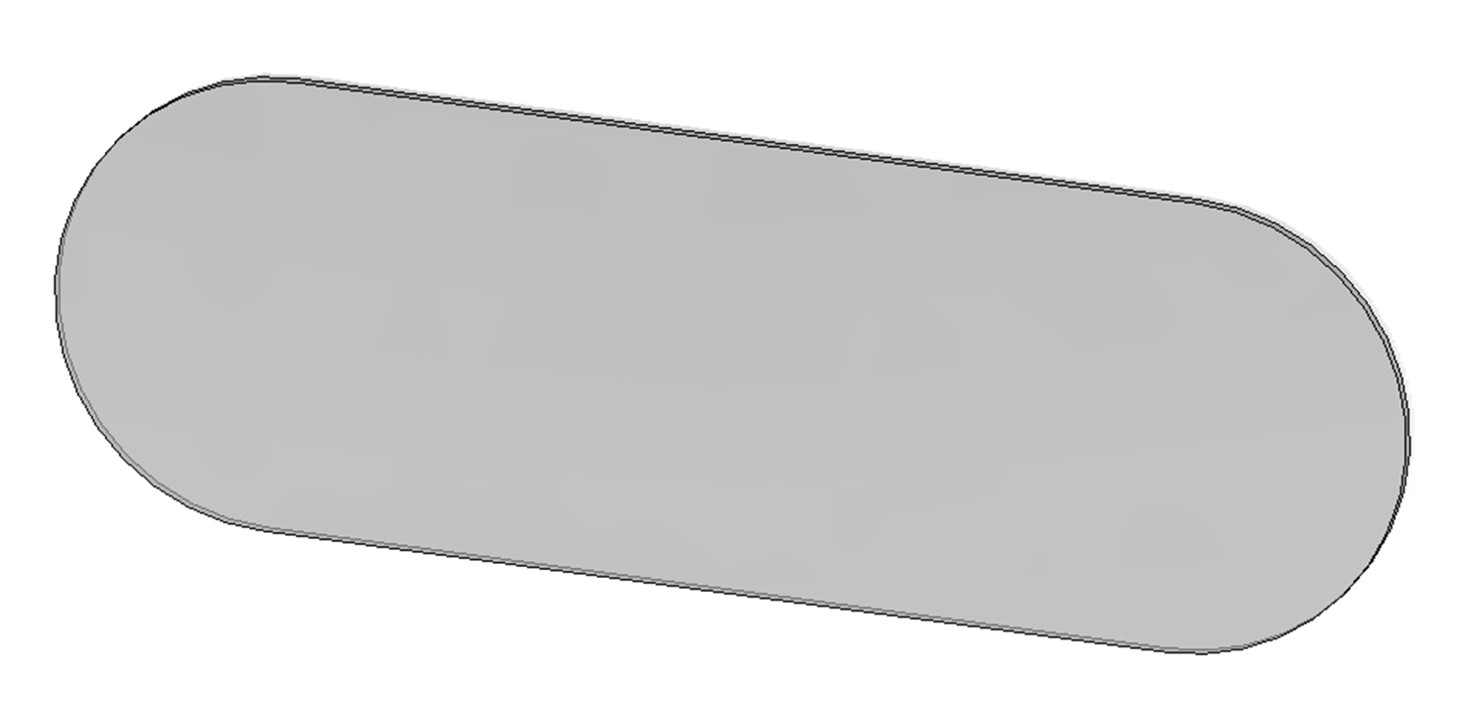

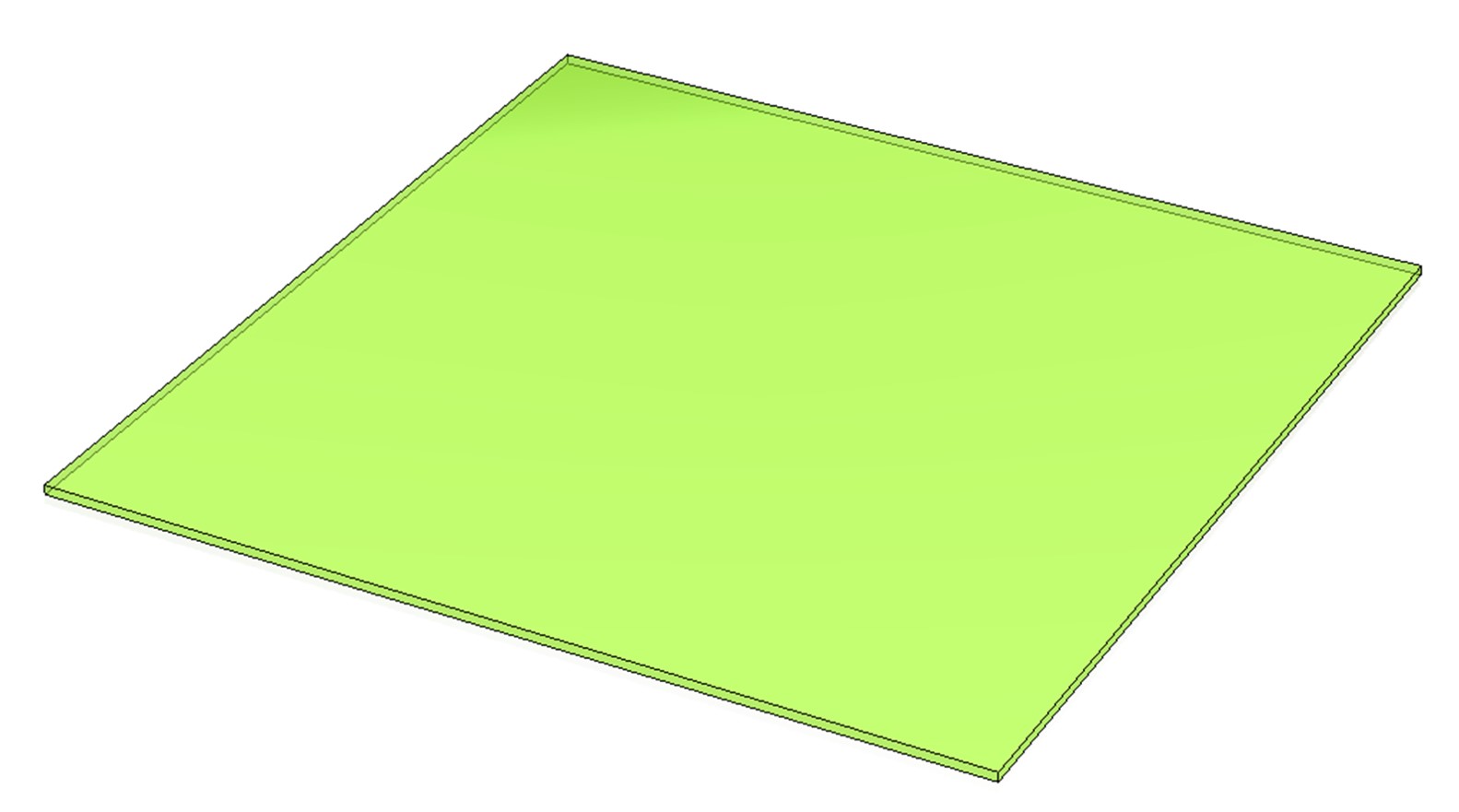

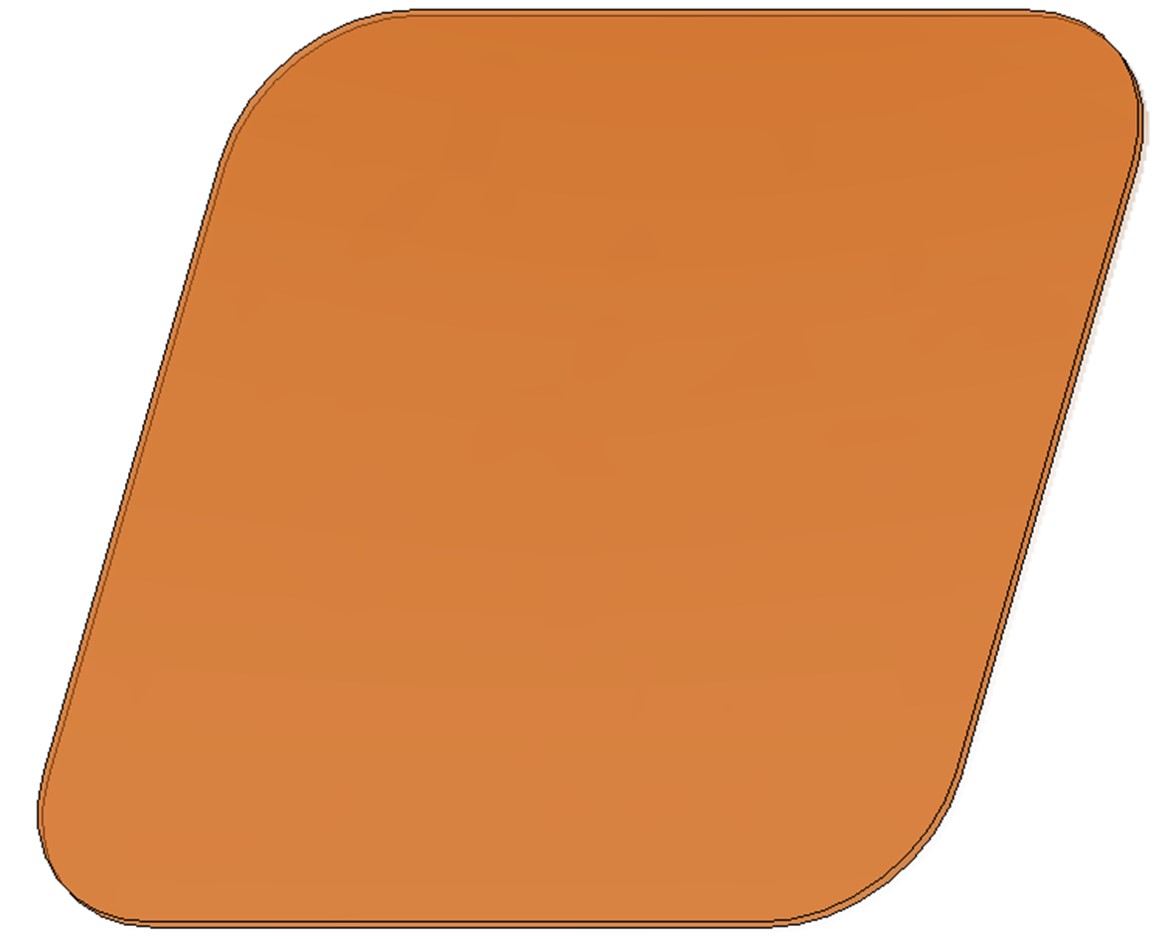

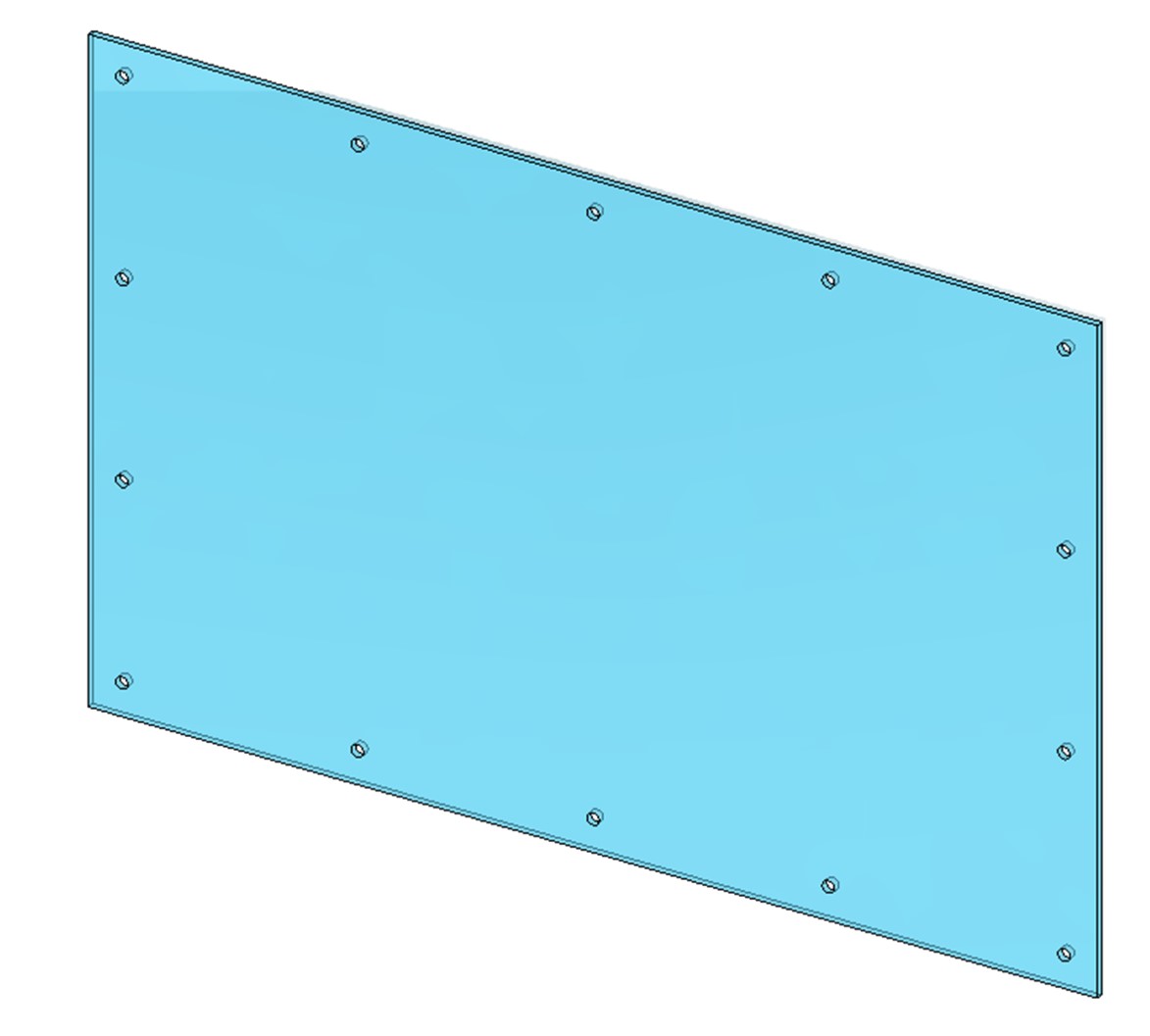

成形加工


ご要望に応じて様々な形状、寸法、穴あけ加工も対応しております。お気軽にお問い合わせください。

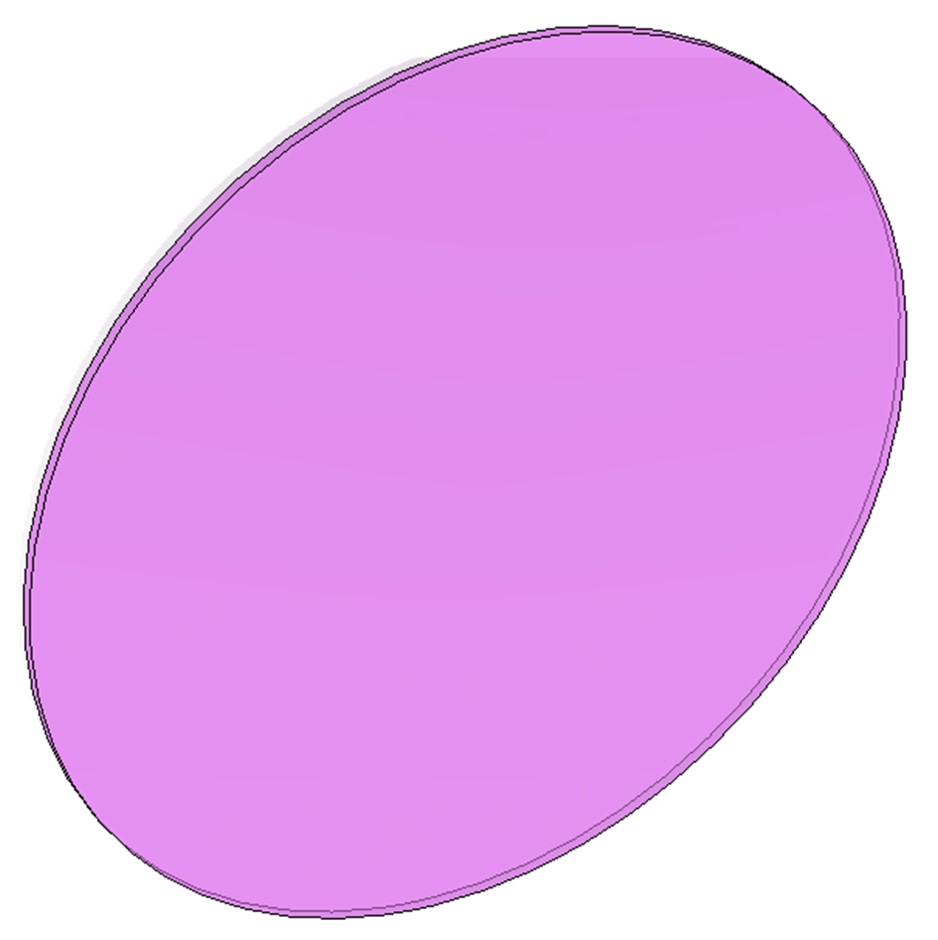

成形加工1
成形加工2
成形加工3
成形加工4
成形加工5

フィルター 一覧


下記一覧のフィルタナンバーより、各フィルター詳細ページをご覧いただけます。

フィルタ№

可視光透過率 / 厚み
適用波長 A
304.8×304.8
(mm)
B
304.8×609.6
(mm)

609.6×609.6
(mm)
D
609.6×914.4
(mm)
E
914.4×1219.2
(mm)
F
1219.2×1219.2
(mm)
L
1219.2×2438.4
(mm)

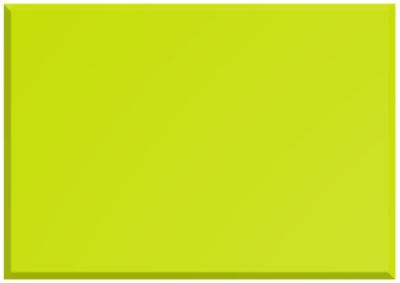

▸ ACR-A5151G


acr-a5151g

グリーン
50% / t3.2mm
200-532nm / OD 7
850-1100nm / OD 7
9000-10600nm / OD 5
ACR-A5151G-A

¥28,500
(税込¥31,350)
カートボタン
ACR-A5151G-B

¥50,300
(税込¥55,330)
カートボタン
ACR-A5151G-C

¥93,600
(税込¥102,960)
カートボタン
ACR-A5151G-D

¥114,500
(税込¥125,950)
カートボタン
ACR-A5151G-E

¥226,800
(税込¥249,480)
カートボタン
ACR-A5151G-F

¥374,400
(税込¥411,840)
カートボタン
ACR-A5151G-L

¥697,500
(税込¥767,250)
カートボタン

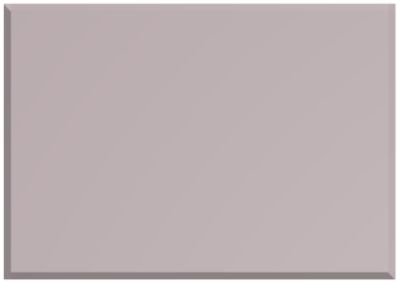

▸ ACR-A5161R


acr-a5161r


グレー
35% / t3.2mm
200-360nm / OD 7
980-1080nm / OD 7
9000-10600nm / OD 5
ACR-A5161R-A

¥41,200
(税込¥45,320)
カートボタン
ACR-A5161R-B

¥73,200
(税込¥80,520)
カートボタン
ACR-A5161R-C

¥136,800
(税込¥150,480)
カートボタン
ACR-A5161R-D

¥159,000
(税込¥174,900)
カートボタン
ACR-A5161R-E

¥315,900
(税込¥347,490)
カートボタン
ACR-A5161R-F

¥604,000
(税込¥664,400)
カートボタン
ACR-A5161R-L

¥1,156,800
(税込¥1,272,480)
カートボタン

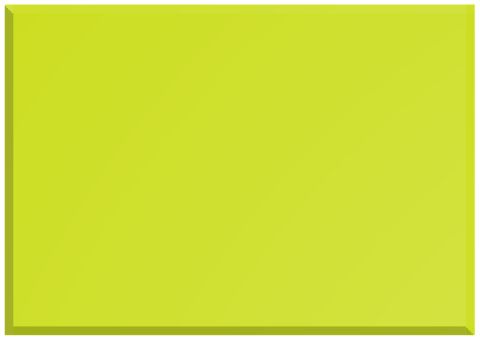

▸ ACRX-6NDY


acrx-6ndy

ライトグリーン
70% / t3.2mm
200-400nm / OD 4以上
808-1090nm / OD 3
840-1070nm / OD 6以上
1064nm / OD 7以上
9000-10600nm / OD 5以上
ACRX-6NDYA

¥33,100
(税込¥36,410)
カートボタン
ACRX-6NDYB

¥58,700
(税込¥64,570)
カートボタン
ACRX-6NDYC

¥109,300
(税込¥120,230)
カートボタン
ACRX-6NDYD

¥142,900
(税込¥157,190)
カートボタン
ACRX-6NDYE

¥283,500
(税込¥311,850)
カートボタン
- -

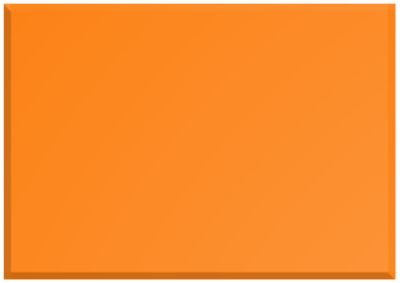

▸ ACR-A5401A


acr-a5401a

アンバー
26% / t3.2mm
200-532nm / OD 7
780-1085nm / OD 7
9000-10600nm / OD 5
ACR-A5401A-A

¥29,300
(税込¥32,230)
カートボタン
ACR-A5401A-B

¥52,000
(税込¥57,200)
カートボタン
ACR-A5401A-C

¥79,000
(税込¥86,900)
カートボタン
ACR-A5401A-D

¥118,500
(税込¥130,350)
カートボタン
ACR-A5401A-E

¥234,900
(税込¥258,390)
カートボタン
ACR-A5401A-F

¥402,900
(税込¥443,190)
カートボタン
ACR-A5401A-L

¥754,500
(税込¥829,950)
カートボタン

▸ ACR-KTP


 ACR-KTP

オレンジ
41% / t3.8mm
190-532nm / OD 5以上
10600nm / OD 6以上
ACR-KTPA

¥26,300
(税込¥28,930)
カートボタン
ACR-KTPB

¥44,900
(税込¥49,390)
カートボタン
ACR-KTPC

¥82,000
(税込¥90,200)
カートボタン
ACR-KTPD

¥140,100
(税込¥154,110)
カートボタン
- - -

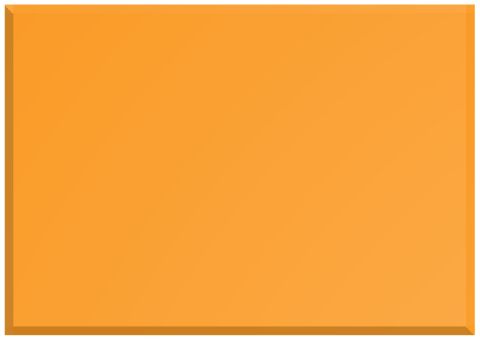

▸ ACRX-KTP


 ACRX-KTP

オレンジ
32% / t3.2mm
200-360nm/OD 6以上
360-535nm/ OD 4以上
532nm/OD 6以上
10600nm/OD 5
ACRX-KTPA

¥29,400
(税込¥32,340)
カートボタン
ACRX-KTPB

¥51,100
(税込¥56,210)
カートボタン
ACRX-KTPC

¥94,400
(税込¥103,840)
カートボタン
ACRX-KTPD

¥130,800
(税込¥143,880)
カートボタン
- - -

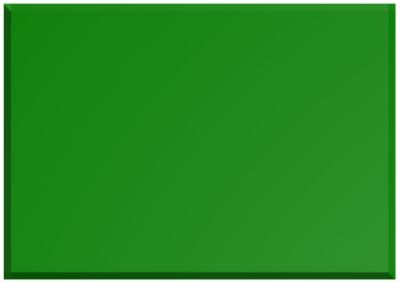

▸ ACR-694-1065


ACR-694-1065

グリーン
24% / t3.8mm
190-420nm / OD 6以上
670-680nm / OD 3以上
680-1080nm / OD 3以上
694-1065nm / OD 6以上
2750-3000nm / OD 3以上
ACR-694-1065A

¥59,900
(税込¥65,890)
カートボタン
ACR-694-1065B

¥119,200
(税込¥131,120)
カートボタン
ACR-694-1065C

¥237,500
(税込¥261,250)
カートボタン
ACR-694-1065D

¥355,000
(税込¥390,500)
カートボタン
- - -

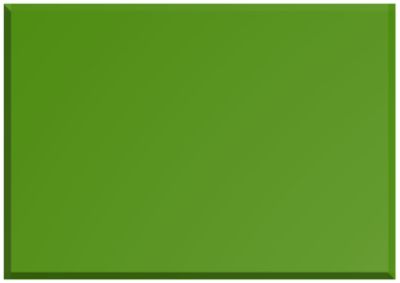

▸ ACR-DIOXT


 ACR-DIOXT

グリーン
43% / t3.8mm
190-375nm / OD 5以上
755-1070nm / OD 5以上
10600nm / OD 5以上
ACR-DIOXTA

¥50,000
(税込¥55,000)
カートボタン
ACR-DIOXTB

¥92,500
(税込¥101,750)
カートボタン
ACR-DIOXTC

¥177,000
(税込¥194,700)
カートボタン
ACR-DIOXTD

¥248,700
(税込¥273,570)
カートボタン
- - -

▸ ACRX-MW


ACRX-MW

グリーン
25% / t3.2mm
200-410nm / OD 6以上
640-1106nm / OD 2以上
680-1080nm / OD 4以上
692-1064nm / OD 6以上
10600nm / OD 5以上
ACRX-MWA

¥39,200
(税込¥43,120)
カートボタン
ACRX-MWB

¥71,000
(税込¥78,100)
カートボタン
ACRX-MWC

¥134,000
(税込¥147,400)
カートボタン
ACRX-MWD

¥193,500
(税込¥212,850)
カートボタン
- - -

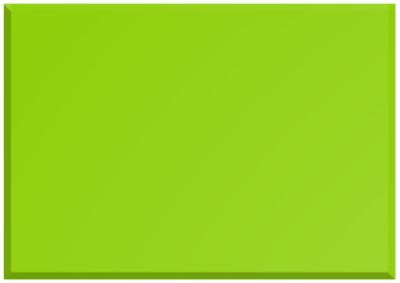

▸ ACR-IR2


ACR-IR2

グリーン
35% / t3.8mm
190-399nm / OD 5以上
400-480nm / OD 2以上
750-1900nm / OD 2以上
800-1800nm / OD 3以上
830-1700nm / OD 5以上
1064nm / OD 6以上
10600nm / OD 5以上
ACR-IR2A

¥37,500
(税込¥41,250)
カートボタン
ACR-IR2B

¥67,500
(税込¥74,250)
カートボタン
ACR-IR2C

¥127,100
(税込¥139,810)
カートボタン
ACR-IR2D

¥169,600
(税込¥186,560)
カートボタン
- - -

▸ ACRX-IR3


ACRX-IR3

グリーン
25% / t3.2mm
200-430nm / OD 6以上
430-480nm / OD 2以上
755-829nm / OD 2
830-1700nm / OD 4以上
930-1063nm / OD 6以上
1064-1090nm / OD 7以上
9000-10600nm / OD 5以上
IPLSafe
ACRX-IR3A

¥37,500
(税込¥41,250)
カートボタン
ACRX-IR3B

¥67,500
(税込¥74,250)
カートボタン
ACRX-IR3C

¥127,100
(税込¥139,810)
カートボタン
ACRX-IR3D

¥170,400
(税込¥187,440)
カートボタン
ACRX-IR3E

¥332,400
(税込¥365,640)
カートボタン
- -

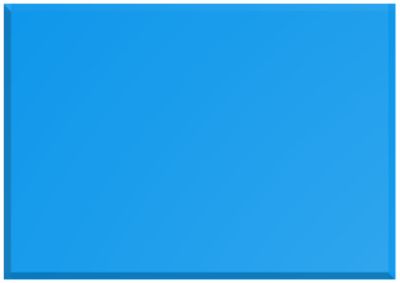

▸ ACR-610-694


ACR-610-694

ブルー
22% / t3.8mm
190-375nm / OD 5以上
575-720nm / OD 2以上
590-710nm / OD 3以上
600-700nm / OD 4以上
610-694nm / OD 5以上
647-694nm / OD 6以上
10600nm / OD 5以上
ACR-610-694A

¥30,000
(税込¥33,000)
カートボタン
ACR-610-694B

¥59,500
(税込¥65,450)
カートボタン
ACR-610-694C

¥118,100
(税込¥129,910)
カートボタン
ACR-610-694D

¥175,900
(税込¥193,490)
カートボタン
- - -

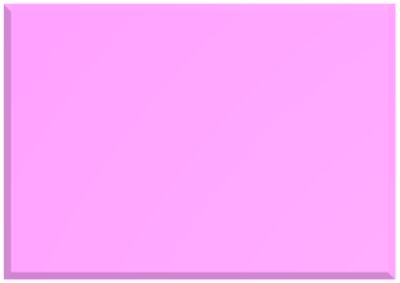

▸ ACR-ALX


ACR-ALX

ピンク
43% / t3.8mm
720-870nm / OD 3以上
730-855nm / OD 5以上
750-840nm / OD 7以上
10600nm / OD 5以上
ACR-ALXA

¥50,000
(税込¥55,000)
カートボタン
ACR-ALXB

¥92,500
(税込¥101,750)
カートボタン
ACR-ALXC

¥177,000
(税込¥194,700)
カートボタン
ACR-ALXD

¥217,200
(税込¥238,920)
カートボタン
- - -

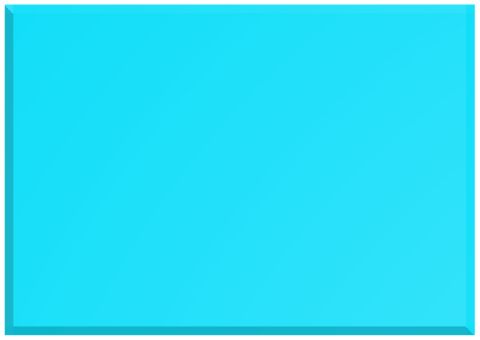

▸ ACR-RUB


ACR-RUB

ブルー
45% / t3.2mm
190-375nm / OD 5以上
630-730nm / OD 2以上
OD 3+ @ 650-720nm
OD 5+ @ 670-710nm
OD 6+ @ 694nm
OD 5+ @ 10600 nm
ACR-RUBA

¥40,700
(税込¥44,770)
カートボタン
ACR-RUBB

¥73,800
(税込¥81,180)
カートボタン
ACR-RUBC

¥139,600
(税込¥153,560)
カートボタン
ACR-RUBD

¥201,600
(税込¥221,760)
カートボタン
- - -

▸ ACRX-RUB2


ACRX-RUB2

ブルー
60% / t3.2mm
670-717nm / OD 2以上
680-710nm / OD 4以上
693-696nm / OD 5以上
694nm / OD 6以上
ACRX-RUB2A

¥40,700
(税込¥44,770)
カートボタン
ACRX-RUB2B

¥73,800
(税込¥81,180)
カートボタン
ACRX-RUB2C

¥139,600
(税込¥153,560)
カートボタン
ACRX-RUB2D

¥201,600
(税込¥221,760)
カートボタン
- - -

▸ ACR-A5121B


ACR-A5121B

ブルー
22% / t3.2mm
200-375nm / OD 5以上
860-3300nm / OD 5以上
900-2500nm / OD 6以上
1030-1059nm / OD 7
1060-2500nm / OD 7以上
2700-3300nm / OD 6以上
2720-3300nm / OD 7以上
10600nm / OD 6
- - ACR-A5121B-D

¥146,600
(税込¥161,260)
カートボタン
ACR-A5121B-E

¥291,100
(税込¥320,210)
カートボタン
- -

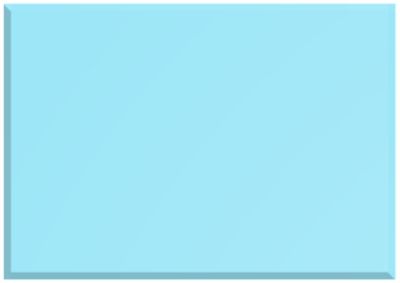

▸ ACR-2100


ACR-2100A

ブルー
57% / t3.2mm
1900-2700nm / OD 4以上
10600nm / OD 5以上
ACR-2100A

¥47,800
(税込¥52,580)
カートボタン
ACR-2100B

¥95,100
(税込¥104,610)
カートボタン
ACR-2100C

¥189,300
(税込¥208,230)
カートボタン
ACR-2100D

¥282,700
(税込¥310,970)
カートボタン
- - -

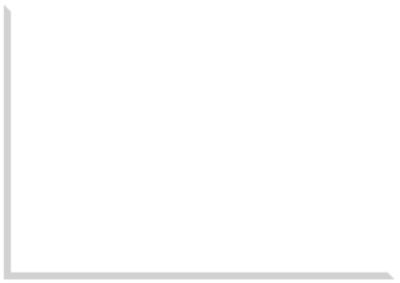

▸ ACR-AQ6000


ACR-AQ6000

クリア
90% / t3.2mm
190-375nm / OD 5以上
10600nm / OD 6以上
ACR-AQ6000A

¥20,300
(税込¥22,330)
カートボタン
ACR-AQ6000B

¥33,300
(税込¥36,630)
カートボタン
ACR-AQ6000C

¥59,100
(税込¥65,010)
カートボタン
ACR-AQ6000D

¥76,400
(税込¥84,040)
カートボタン
ACR-AQ6000E

¥140,400
(税込¥154,440)
カートボタン
ACR-AQ6000F

¥210,500
(税込¥231,550)
カートボタン
ACR-AQ6000L

¥406,800
(税込¥447,480)
カートボタン

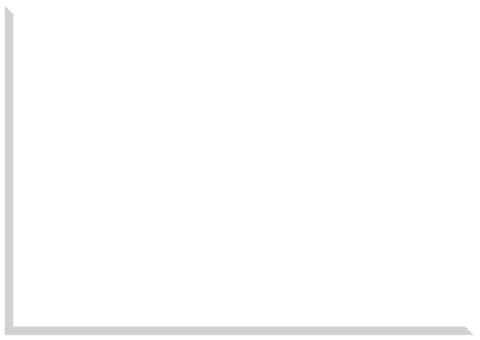

▸ ACRK-CO2


ACRK-CO2

クリア
90% / t3.0mm
190-375nm / OD 5以上
10600nm / OD 6以上
ACRK-CO2A

¥15,800
(税込¥17,380)
カートボタン
ACRK-CO2B

¥25,100
(税込¥27,610)
カートボタン
ACRK-CO2C

¥43,000
(税込¥47,300)
カートボタン
ACRK-CO2D

¥57,000
(税込¥62,700)
カートボタン
ACRK-CO2E

¥119,300
(税込¥131,230)
カートボタン
ACRK-CO2F

¥140,200
(税込¥154,220)
カートボタン
ACRK-CO2L

¥263,300
(税込¥289,630)
カートボタン

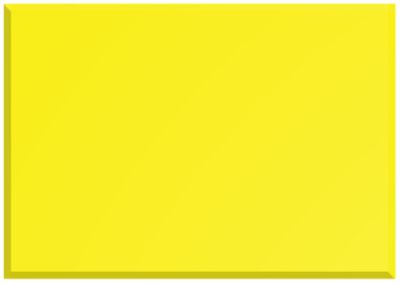

▸ ACR-EXC


ACR-EXC

イエロー
89% / t3.8mm
190-420nm / OD 5以上
10600nm / OD 5以上
ACR-EXCA

¥28,200
(税込¥31,020)
カートボタン
ACR-EXCB

¥48,800
(税込¥53,680)
カートボタン
ACR-EXCC

¥89,700
(税込¥98,670)
カートボタン
ACR-EXCD

¥129,600
(税込¥142,560)
カートボタン
- - -

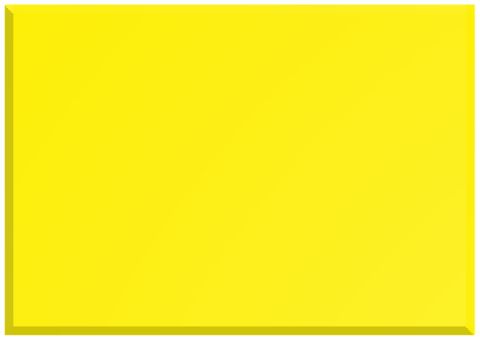

▸ ACRX-EXC2


ACRX-EXC2

イエロー
84% / t3.2mm
190-400nm / OD 4以上
10600nm / OD 5以上
ACRX-EXC2A

¥27,300
(税込¥30,030)
カートボタン
ACRX-EXC2B

¥46,600
(税込¥51,260)
カートボタン
ACRX-EXC2C

¥82,100
(税込¥90,310)
カートボタン
ACRX-EXC2D

¥123,700
(税込¥136,070)
カートボタン
- - -

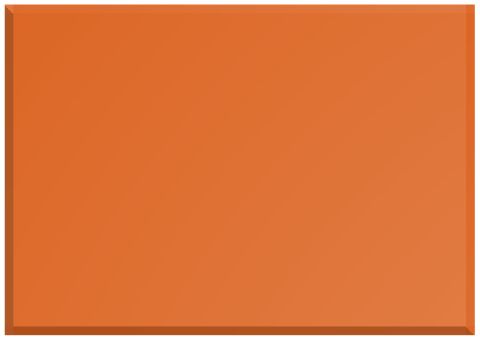

▸ ACRX-BB2


ACRX-BB2

アンバー
27% / t3.2mm
200-532nm / OD 6以上
850-879nm / OD 4以上
880-1063nm / OD 5以上
1064-1070nm / OD 7
9000-11000nm / OD 5
ACRX-BB2A

¥34,100
(税込¥37,510)
カートボタン
ACRX-BB2B

¥60,500
(税込¥66,550)
カートボタン
ACRX-BB2C

¥113,100
(税込¥124,410)
カートボタン
ACRX-BB2D

¥160,400
(税込¥176,440)
カートボタン
ACRX-BB2E

¥303,700
(税込¥334,070)
カートボタン
- -

▸ ACRX-BB3


ACRX-BB3

ブラウン
6% / t3.2mm
200-532nm / OD 4以上
900-1150nm / OD 4以上
10600nm / OD 5以上
ACRX-BB3A

¥32,900
(税込¥36,190)
カートボタン
ACRX-BB3B

¥58,200
(税込¥64,020)
カートボタン
ACRX-BB3C

¥108,400
(税込¥119,240)
カートボタン
ACRX-BB3D

¥153,300
(税込¥168,630)
カートボタン
- - -

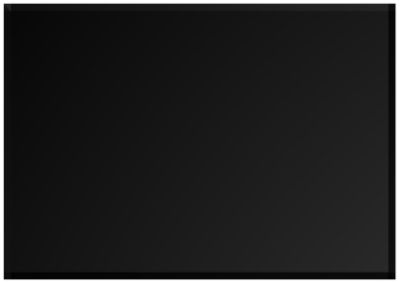

▸ ACRK-BBKQ


ACRK-BBKQ

ブラック
0% / t6.0mm
200nm-11100nm T<0.01% (OD 4以上) ACRK-BBKQA

¥12,600
(税込¥13,860)
カートボタン
ACRK-BBKQB

¥18,600
(税込¥20,460)
カートボタン
ACRK-BBKQC

¥29,900
(税込¥32,890)
カートボタン
ACRK-BBKQD

¥39,700
(税込¥43,670)
カートボタン
ACRK-BBKQE

¥69,500
(税込¥76,450)
カートボタン
- -


タキシャロン  レーザ遮へいプレート/ TSLaシリーズ (タキロンシーアイ製)

上記、KENTEK社製レーザー遮光ウィンドウの他、タキロンシーアイ製品の取扱いがございます。

タキロンシーアイ社のレーザ遮へいプレート『タキシャロン』は、様々なレーザ波長に対して光学濃度※4~6の遮蔽(レーザシールド)性能を有しており、作業者の安全対策に寄与します。
その『タキシャロン』は、一般的に使用されるPMMA(アクリル樹脂)に比べ、ベース素材であるPVC(塩化ビニル樹脂)の持つ高い難燃性、耐薬品性、耐アルコール性、耐衝撃性を最大限に生かした配合設計により、あらゆる環境にも適した製品としてご使用いただけます。



分 類 品種型番 遮へい波長(nm) 光学濃度(OD) 厚 み
一般 タイプ TSLA W402 緑透明 950~1150 6< 3.0mm
TSLA W102 赤透明 480~550 6<
TSLA W202 橙透明 200~515 4<
TSLA W502 青透明 570~650 5<
TSLA W502 濃緑透明 720~840 6<
制電 タイプ TSLAND N402 緑透明 950~1150 6< 3.5mm
TSLAND N102 赤透明 480~550 6<
TSLAND N202 橙透明 200~515 4<
TSLAND N502 青透明 570~650 5<
TSLAND N4066 濃緑透明 720~840 6<


▶ ダウンロード

   ☞ 製品カタログ (レーザー遮光ウィンドウ)
