日本のレーザー環境をより安全に 株式会社大興製作所 【KENTEK正規代理店】

#

KENTEK社のカーテンシステムはオーダーメイドなのでご希望の寸法でレーザー保護カーテンを製作致します。
レーザーの出力や環境に応じて、合成布製のFLEX-GUARDカーテンと金属製のEVER-GUARDカーテンからお選びいただけます。
どちらのタイプも管理区域から外部へのレーザー光の漏洩を阻止することはもちろん、内部での反射も抑えるため管理区域内での安全性も高めます。
豊富なラインナップの専用コネクタや部品により天井、壁、床から様々な形態に設置が可能。カーテン同士や壁との連結部分はドア、重ね合わせ、面テープやホックによる保持などがあります。
また接続箇所にセンサーやスイッチを取り付けることでインターロック制御と連動させることが出来ます。
設置場所の寸法や設置方法、使用方法などのご要望をお伝え頂ければ最適なデザインをご提案致しますのでお気軽にご相談ください。

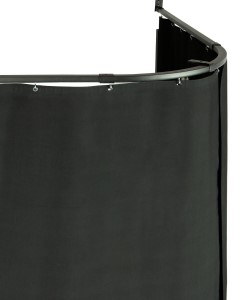

FLEX-GUARDレーザー遮光カーテン FLEX-GUARDレーザー遮光カーテン

Flex-guardレーザー保護カーテン (合成布製)

特 徴

合成布製レーザー遮光カーテン
  • 柔軟性のある合成素材布
  • 全ての波長(190~11,000nm)、CW/パルスレーザーに対応
  • 最大250W/cm2のレーザー照射に100秒以上耐えられる(ANSI Z136規格にて)
  • 全高最大3m
  • 高い耐摩耗性と耐化学性
  • 難燃性 NFPA 701:2010(アメリカ防火協会)認証済み
  • CE EN12254:2010 及び EN60825-4 認定(SLC-250W-B及びSLC-100W-B)
  • インターロック制御対応(有料オプション)
  • 適用波長のウインドウを追加可能(有料オプション)
型 番 仕 様 備 考
レーザー遮光カーテンSLC-250W-B SLC-250W-B 高出力用 250W/cm² 100秒 ・黒 NFPA 701 TM2, ANSI Z136 250W/cm² for 100 seconds, CE EN12254 D AB9 190-315 R AB3 190-315 D AB6 >315-1050 IR AB7 >315-1400 M AB7 >315-1400 D AB5 >1050-1400 DR AB3 >1400-11100, CE EN60825-4, REACH及びRoHS準拠
レーザー遮光カーテンSLC-100W-B SLC-100W-B スタンダード 100W/cm² 100秒 ・黒 NFPA 701 TM2, ANSI Z136 100W/cm² for 100 seconds, CE EN12254 D AB8 190-315 R AB2 190-315 D AB6 >315-1050 IR AB6 >315-1400 D AB4 >1050-1400 DR AB2 >1400-11100, CE EN60825-4, REACH及びRoHS準拠
レーザー遮光カーテンSLC-100W-L SLC-100W-L スタンダード 100W/cm² 100秒 ・青 NFPA 701 TM1, ANSI Z136 100W/cm² for 100 seconds, REACH及びRoHS準拠
レーザー遮光カーテンSLC-25W-B SLC-25W-B 低出力用  25W/cm² 100秒 ・黒 NFPA 701 TM1, ANSI Z136 25W/cm² for 100 seconds, REACH及びRoHS準拠

EVER-GUARDレーザー保護カーテン (金属製)

特 徴

EVER-GUARDレーザー遮光カーテン
  • 耐久性の高い金属パネル製(アルミニウム、特殊処理)
  • 全ての波長(190~11,000nm)、CW/パルスレーザーに対応
  • 最大1200W/cm²のレーザー照射に100秒以上耐えられる(ANSI Z136規格にて)
  • 約26cm幅のパネルを連結した構造でフレキシブルに可動
  • 全高最大3m
  • 黒色の表面がレーザー光を吸収し反射光を大幅軽減
  • 特有の表面凹凸形状がわずかな反射光も拡散
  • CE EN12254:2010 及び EN60825-4 認定
  • インターロック制御対応(有料オプション)
  • 適用波長のウインドウを追加可能(有料オプション)
型 番 仕 様 備 考
レーザーバリアカーテンSLC-250W-B SLC-EVG 1200W/cm² 100秒 ・黒 ANSI Z136 1200W/cm² for 100 seconds, CE EN12254 D AB10 190-315 R AB4 190-315 D AB7 >315-1050 IR AB8 >315-1400 M AB7 >315-1400 D AB7 >1050-1400 D AB5 >1400-11100 R AB3 >1400-11100, CE EN60825-4, REACH及びRoHS準拠

カーテンシステム

【 ドア・出入口・連結部・解放部 】

▶ ドア・・・カーテン端部に金属製のドアパーツを取付できます。ドアセンサーやロック機構を付加可能。
レーザーバリアカーテンドア1レーザーバリアカーテンドア2レーザーバリアカーテンドア3レーザーバリアカーテンドア4レーザーバリアカーテンドア5レーザーバリアカーテンドア6

▶ Velcro(面テープ)仕上げ
レーザーバリアカーテンVelco1レーザーバリアカーテンVelco1レーザーバリアカーテンVelco1

▶ デュアルロックファスナー(オスとメスの区分が無い樹脂製の面ファスナー)
レーザーバリアカーテン用デュアルロックファスナーレーザーバリアカーテン用デュアルロックファスナー2

▶ ジッパータイプ
ジッパータイプ1レーザーバリアカーテン:ジッパータイプ2レーザーバリアカーテン:ジッパータイプ3レーザーバリアカーテン:ジッパータイプ4

▶ マグネットタイプ
レーザーバリアカーテンマグネット1レーザーバリアカーテンマグネット2レーザーバリアカーテンマグネット3

▶ バイパス・・・カーテン同士が重なるように開閉
レーザーバリアカーテンバイパス1レーザーバリアカーテンバイパス2レーザーバリアカーテンバイパス3レーザーバリアカーテンバイパス4レーザーバリアカーテンバイパス5

▶ オーバーフラップ
レーザーバリアカーテンオーバーフラップ1レーザーバリアカーテンオーバーフラップ2

▶ ノーマル
レーザーバリアカーテンオーバーフラップ2


【 ハードウェア 】

SST-# ストレートトラック(レール)レーザー遮光カーテンストレートトラック SCN-002 壁用ストレートコネクタ(下)レーザー遮光カーテン壁用ストレートコネクタ(下) SCN-006 壁用ストレートコネクタ(上)レーザー遮光カーテン壁用ストレートコネクタ(上) SWS-002 壁用エンドコネクタ(下)レーザー遮光カーテン壁用エンドコネクタ(下
SWS-001 壁用エンドコネクタ(上)レーザー遮光カーテン壁用エンドコネクタ(上) SCT-001 天井用カーブトラック(レール)レーザー遮光カーテン天井用カーブトラック(レール) SCN-003 天井用ストレートコネクタレーザー遮光カーテン天井用ストレートコネクタ SC2-001 天井用90°コネクタレーザー遮光カーテン天井用90°コネクタ
SC3-001 天井用T字コネクタレーザー遮光カーテン天井用T字コネクタ SC4-001 天井用T字コネクタレーザー遮光カーテン天井用T字コネクタ2 SSC-# 床用サポートコラムレーザー遮光カーテン床用サポートコラム SSB-001-12 床用サポートベースレーザー遮光カーテン床用サポートベース
SCT-005 床用カーブトラック(レール)レーザー遮光カーテン床用カーブトラック(レール) SCN-005 床用ストレートコネクタレーザー遮光カーテン床用ストレートコネクタ SC2-003 床用90°コネクタレーザー遮光カーテン床用90°コネクタ SC3-003 床用T字コネクタレーザー遮光カーテン床用T字コネクタ
SRN-25 ナイロンローラー(FLEX-GUARDカーテン用)レーザー保護カーテンナイロンローラー SRN-EG スチールローラー(EVER-GUARDカーテン用)レーザー保護カーテンスチールローラー SOL-001-L/R バイパスローラーユニットレーザー保護カーテンバイパスローラーユニット SEN-001 ストッパーレーザー保護カーテンストッパー
SLC-RS 上部補強棒レーザー保護カーテン上部補強棒 SLC-RSB 上部補強棒取付金具レーザー保護カーテン上部補強棒取付金具 SLC-EXT 吊り下げ用チェーンレーザー保護カーテン吊り下げ用チェーン

【 解放部 】

▶ バランス・・・カーテントラック(レール)部や上部解放箇所をカバーするFLEX-GUARD製飾り布
レーザー保護カーテンバランス1レーザー保護カーテンバランス2

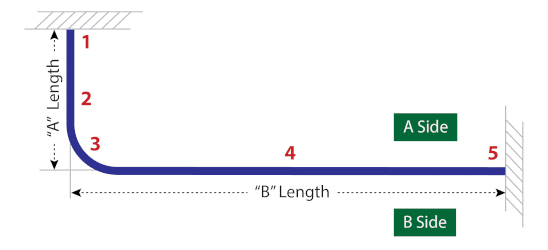

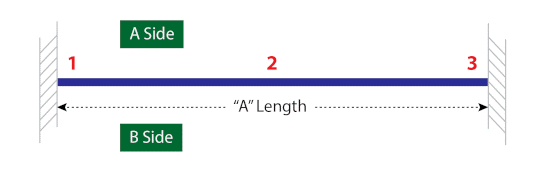

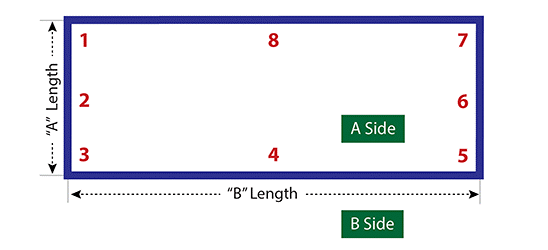

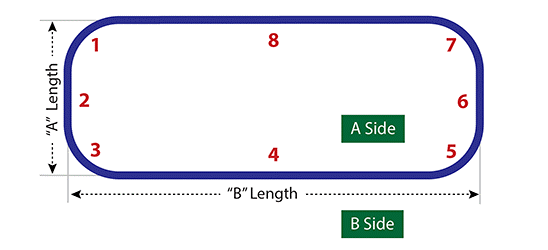

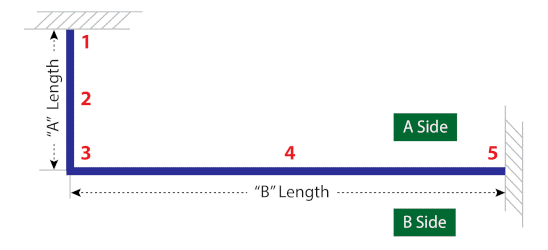

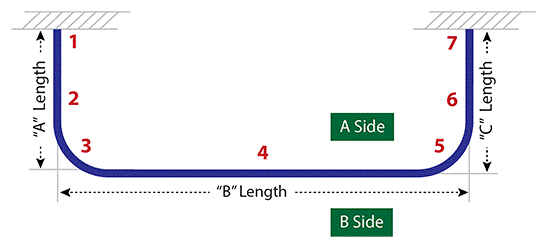

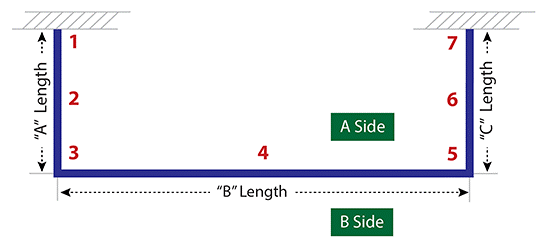

設置パターン例

レーザー保護カーテン設置例1レーザー保護カーテン設置例2レーザー保護カーテン設置例3レーザー保護カーテン設置例4レーザー保護カーテン設置例5レーザー保護カーテン設置例6レーザー保護カーテン設置例7

価格例

▶ FLEX-GUARDカーテン(カーテン単体)
  • 材質:SLC-250W-B
  • サイズ:幅 1m × 高さ 2m
  • 仕上げ:上部ハトメ、左右ノーマル
  • ハードウェア:無し
  • 納期:8-10週間
  • 価格:181,000円(税込199,100円)
▶ FLEX-GUARDカーテン(カーテン単体)
  • 材質:SLC-250W-B
  • サイズ:幅 2m × 高さ 3m
  • 仕上げ:上部ハトメ、左右壁Velcro(面テープ)
  • ハードウェア:無し
  • 納期:8-10週間
  • 価格:413,000円(税込454,300円)

▶ FLEX-GUARDカーテン(ハードウェア込み)
  • 材質:SLC-250W-B
  • サイズ:幅 3m × 高さ 2.5m
  • 仕上げ:上部ハトメ、左右壁Velcro(面テープ)、開口部オーバーフラップ
  • ハードウェア:天井取付ストレート
  • 納期:8-10週間
  • 価格:535,000円(税込588,500円)
▶ FLEX-GUARDカーテン(ハードウェア込み)
  • 材質:SLC-250W-B
  • サイズ::幅 4m × 奥行2.5m × 高さ 2.3m
  • 仕上げ:上部ハトメ、左右壁Velcro(面テープ)、開口部ドアタイプ
  • ハードウェア:床取付L字カーブコーナー
  • 納期:8-10週間
  • 価格:1,600,000円(税込1,760,000円)

※施工は含みません。部材のみのご提供となります。
※商品の仕様・価格等は予告なく変更する場合がございます。ご了承ください。



▶ ダウンロード

   ☞ 製品カタログ (レーザー保護カーテン)
