日本のレーザー環境をより安全に 株式会社大興製作所 【KENTEK正規代理店】

光学定盤の安全にテーブルガード

テーブルガード


テーブルガード(Table-Guard™)は光学テーブル(光学定盤/ブレッドボード)上に直接設置することが可能な卓上用防護パネルシステムです。数種類のパネルとコネクタを組み合わせることで思い通りの遮蔽エリアを構築することが可能。取り外しが簡単なので設置や配置の変更も容易です。
パネル部分は高レーザー耐性のあるKENTEK社独自のEver-Guard®を採用しており、ANZI Z136の規格で1,200W/cm2のレーザーに100秒以上耐えられる金属製の素材で、CEEN12254及びEN60825-4の認定も受けています。
日本で多く使われるミリタイプも取り揃えています。
研究や実験、評価など危険が伴う環境の安全性を高めるためにご使用ください。
※本製品使用時もレーザー機器使用の際には必ず適合した保護メガネと着用してください。

テーブルガード



テーブルガード例1
テーブルガード例

特 徴

  • 紫外~赤外まで全ての波長のレーザーに対応
  • 光学テーブル(定盤)に簡単に取付可能
  • パネルの組み合わせ方により多様な光路に適応
  • ごくわずかな反射光もパネルの凹凸形状が拡散
  • レーザー耐性の高い金属製のEver-GuardTMを採用
    (1200W/cm2のレーザーの照射に100秒以上の耐力を保証 ANSI Z136規格)
  • 高耐久性の特殊な黒アルマイト処理によりレーザー光を吸収、長寿命を保証
  • 日本で多く使われているメートル(M6)用と海外製のインチ(1/4-20UNC)用の両方のタイプをラインナップ
  • CE EN12254:2010 及び EN60825-4 認定

設 置 例

テーブルガード設置例1
テーブルガード設置例2
テーブルガード設置例3

取 付

自由な形状、寸法に設置できます。工具も不要で取り付け、取り外しがとても簡単。

取付方法1

① テーブルガードコネクタを付属のネジでブレッドボード(光学定盤)に固定

取付方法2

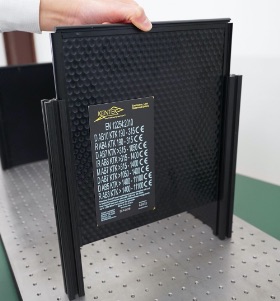

② コネクタ間にテーブルガードを差し込む

取付方法3

③ 4方向へ差し込みが可能。

取付方法4

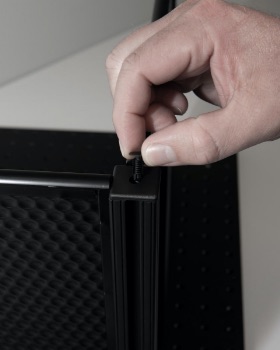

④ 上部カバー取り付け

取付方法5

⑤ 完成

パーツ 一覧


【 ミリタイプ (M6ネジ/25mmピッチ)】

       型 番 品 名 寸 法 入り数 価 格
pt-tg150_3 PT-TG150 テーブルガード
150mmパネル
幅150mm × 高さ300mm 1枚 ¥12,800
(税込¥14,080)
カートボタン
pt-tg300_3 PT-TG300 テーブルガード
300mmパネル
幅300mm × 高さ300mm 1枚 ¥16,600
(税込¥18,260)
カートボタン

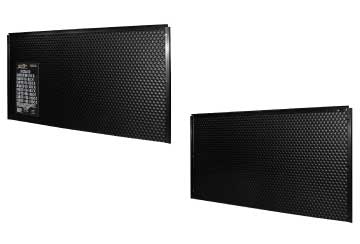

pt-tg600_3 PT-TG600 テーブルガード
600mmパネル
幅600mm × 高さ300mm 1枚 ¥24,000
(税込¥26,400)
カートボタン

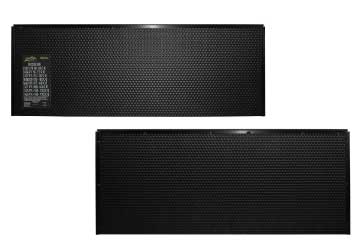

pt-tg900_3 PT-TG900 テーブルガード
900mmパネル
幅900mm × 高さ300mm 1枚 ¥32,000
(税込¥35,200)
カートボタン
pt-tg150_3 PT-TGC2 テーブルガードコネクター M M6 25.4mm角 × 高さ300mm 1本 ¥4,500
(税込¥4,950)
カートボタン


【 インチタイプ (1/4-20 UNCネジ/25.4mmピッチ)】

       型 番 品 名 寸 法 入り数 価 格
pt-tg150_3 PT-TG6 テーブルガード
6インチパネル
幅152.4mm × 高さ304.8mm 1枚 ¥12,800
(税込¥14,080)
カートボタン
pt-tg300_3 PT-TG12 テーブルガード
12インチパネル
幅304.8mm × 高さ304.8mm 1枚 ¥16,600
(税込¥18,260)
カートボタン
pt-tg600_3 PT-TG24 テーブルガード
24インチパネル
幅609.6mm × 高さ304.8mm 1枚 ¥24,000
(税込¥26,400)
カートボタン
pt-tg900_3 PT-TG36 テーブルガード
36インチパネル
幅914.4mm × 高さ304.8mm 1枚 ¥32,000
(税込¥35,200)
カートボタン
pt-tg150_3 PT-TGC1 テーブルガードコネクター UNC 1/4-20 UNC
25.4mm角 × 高304.8mm
1本 ¥4,500
(税込¥4,950)
カートボタン

カートボタンボタンより、弊社WEBショップ「ラボマイスター」にておもとめいただけます。


▶ ダウンロード

   ☞ 製品カタログ (テーブルガード.pdf)

―ご注意―

  • レーザー安全使用のため、必ず適切なレーザー保護メガネ・マスクを着用下さい。
  • 動作環境により集光したレーザー光線が照射された場合、保証値(1200W/cm2 100秒)を越える可能性が生じ破損の原因になります。
  • 光学系の異常やエラーにより本製品の高さを越えた光線が放射された際は防護出来ません。
  • 本製品を通常以外の方法で使用した場合、本製品に加工や改造を行った場合は保証の適用外になります。
